Hej tamo! Kao dobavljačPrimarni strujni transformator, iz prve ruke sam vidio kako zasićenje može poremetiti performanse ovih ključnih uređaja. U ovom blogu ću razložiti šta je zasićenje, kako utiče na transformatore primarne struje i zašto vam je važno.
Počnimo s osnovama. Primarni strujni transformator je vrstaTransformator strujekoji spušta velike struje u elektroenergetskom sistemu na niži nivo kojim se može upravljati u svrhe mjerenja, zaštite i kontrole. Sastoji se od primarnog namotaja, koji je serijski povezan sa strujnim kolom, i sekundarnog namotaja koji obezbeđuje smanjenu izlaznu struju.
Sada, zasićenje je fenomen koji se javlja kada magnetno jezgro strujnog transformatora više ne može podnijeti magnetni tok koji stvara primarna struja. Jednostavno rečeno, jezgro se "puni" magnetnim poljem i ne može dalje povećati svoju magnetizaciju. To se obično dešava kada je primarna struja izuzetno visoka, kao kod kratkog spoja u elektroenergetskom sistemu.
Dakle, kako zasićenje utiče na performanse primarnog strujnog transformatora? Pa, jedan od najznačajnijih uticaja je na tačnost trenutnog merenja. Kada se transformator zasiti, odnos između primarne i sekundarne struje, za koji se pretpostavlja da je linearan prema omjeru navoja, se raspada. Sekundarna struja više ne predstavlja tačno primarnu struju. To može dovesti do pogrešnih očitavanja u brojilima i relejima, koji se oslanjaju na točna mjerenja struje da bi ispravno funkcionirali.
Na primjer, u sistemu distribucije električne energije, zaštitni releji koriste mjerenja struje iz strujnih transformatora da otkriju kvarove i izoluju neispravan dio. Ako se strujni transformator zasiti tokom kvara, relej može primiti netačne informacije o struji. Mogao bi se ili ne otkačiti kada bi trebao (kvar koji nije u radu), ili bi se mogao isključiti kada ne postoji stvarna greška (lažna greška pri okidanju). Oba scenarija mogu uzrokovati značajne probleme u elektroenergetskom sistemu, kao što su produženi nestanci struje ili oštećenje opreme.
Drugi problem je povezan sa izobličenjem talasnog oblika. Kada se primarni strujni transformator zasiti, talasni oblik sekundarne struje može postati ozbiljno izobličen. Umjesto da bude čist, sinusoidan valni oblik koji u velikoj mjeri podsjeća na primarnu struju, može razviti ravne vrhove ili oštre šiljke. Ovaj izobličeni talasni oblik može uzrokovati probleme za drugu opremu u sistemu koja je dizajnirana da radi sa čistom sinusoidnom strujom. Na primjer, neki uređaji za praćenje kvaliteta električne energije mogu dati netačne podatke zbog izobličenog valnog oblika struje, što dovodi do pogrešnog tumačenja stanja elektroenergetskog sistema.
Na prelazni odziv strujnog transformatora također utiče zasićenje. Tokom kvara, primarna struja se može brzo promijeniti, a strujni transformator mora biti u stanju da reaguje brzo i tačno. Međutim, kada dođe do zasićenja, sposobnost transformatora da prati ove brze promjene je smanjena. To može rezultirati kašnjenjem ili netačnim odgovorom zaštitnih releja, što je ključno za minimiziranje štete uzrokovane kvarovima u elektroenergetskom sistemu.
Hajde da razgovaramo o faktorima koji doprinose zasićenju. Najočiglednija je veličina primarne struje. Kao što sam ranije spomenuo, izuzetno visoke primarne struje, poput onih tokom kratkih spojeva, su glavni krivci. Ali to nije samo vršna vrijednost struje; trajanje aktuelnog događaja je takođe važno. Kratkotrajni skok velike struje možda neće uzrokovati zasićenje, ali trajna visoka struja može gurnuti transformator u zasićenje.
Karakteristike magnetnog jezgra također igraju vitalnu ulogu. Različiti materijali jezgre imaju različite nivoe zasićenja. Na primjer, neka jezgra napravljena od materijala visoke permeabilnosti mogu podnijeti veći magnetni tok prije zasićenja, dok se druga s nižom propusnošću mogu lakše zasićiti. Dizajn jezgre, uključujući njegovu veličinu i oblik, također utječe na njegovo ponašanje pri zasićenju. Veće jezgro s većom površinom poprečnog presjeka općenito može podnijeti veći magnetni tok bez zasićenja.
Opterećenje povezano sa sekundarnim namotajem strujnog transformatora je još jedan faktor. Opterećenje je impedancija opterećenja spojenog na sekundar, kao što su brojila, releji ili drugi mjerni uređaji. Opterećenje visoke impedancije može uzrokovati povećanje sekundarnog napona, što zauzvrat može dovesti do većeg magnetskog fluksa u jezgri i povećati vjerovatnoću zasićenja.
Kao dobavljačPrimarni strujni transformator, sve ove faktore uzimamo u obzir prilikom dizajniranja i proizvodnje naših proizvoda. Koristimo visokokvalitetne materijale jezgra i optimiziramo dizajn jezgra kako bismo osigurali da naši strujni transformatori imaju visok nivo zasićenja i mogu precizno mjeriti struje čak i pod ekstremnim uvjetima.

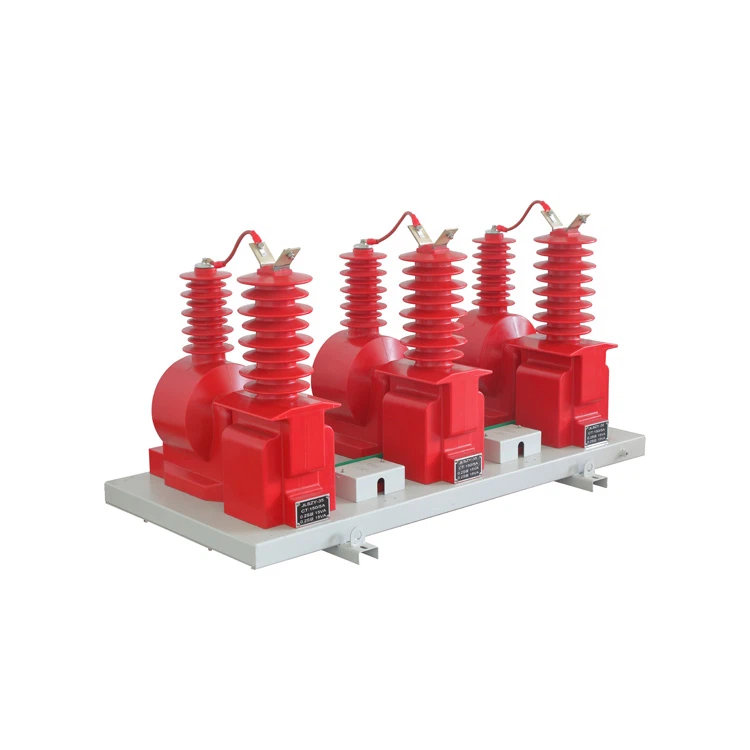

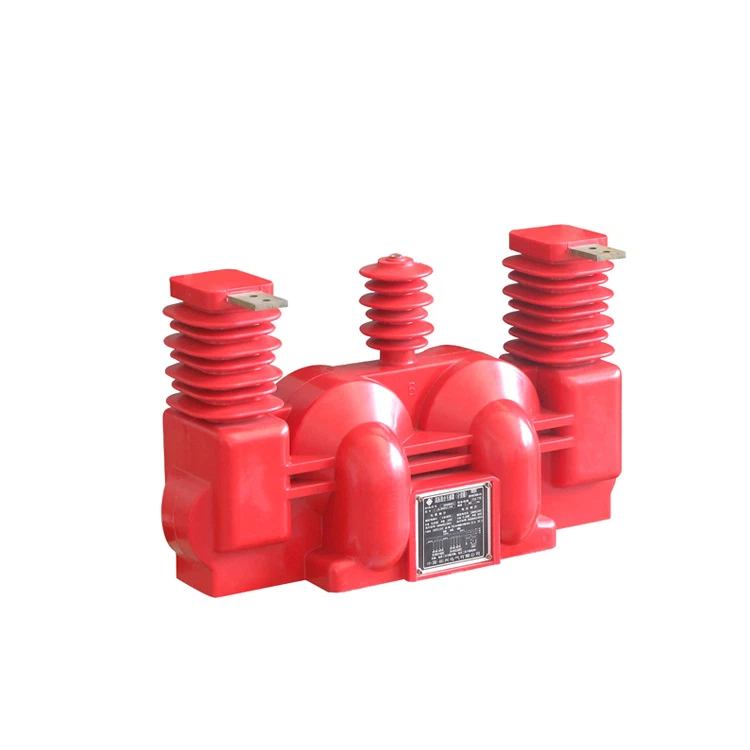

Također nudimoZaštitni strujni transformatormodeli koji su posebno dizajnirani za rukovanje kvarovima velike struje bez lakog zasićenja. Ovi transformatori su napravljeni sa karakteristikama koje poboljšavaju njihov prolazni odziv i tačnost u uslovima kvara, što je ključno za pouzdanu zaštitu elektroenergetskog sistema.
Ako ste na tržištu primarnih strujnih transformatora ili zaštitnih strujnih transformatora, morate uzeti u obzir potencijal za zasićenje u vašem elektroenergetskom sistemu. Razmislite o maksimalnoj očekivanoj primarnoj struji, vrsti opterećenja povezanog sa sekundarom i zahtjevima vaših zaštitnih i mjernih uređaja. Odabirom pravog strujnog transformatora za vašu primjenu, možete osigurati precizno mjerenje struje, pouzdanu zaštitu i nesmetan rad vašeg elektroenergetskog sistema.
Zaključno, zasićenje je kritično pitanje koje može značajno uticati na performanse primarnih strujnih transformatora. To može dovesti do netačnih mjerenja struje, izobličenja talasnog oblika i poremećenog prolaznog odziva, što sve može uzrokovati probleme u sistemu napajanja. Ali s pravim razumijevanjem i pravilnim odabirom strujnih transformatora, možete ublažiti ove probleme i osigurati pouzdan rad vaše energetske infrastrukture.
Ako ste zainteresirani da saznate više o našim primarnim strujnim transformatorima ili imate bilo kakva pitanja u vezi sa zasićenjem i njegovim efektima, ne ustručavajte se kontaktirati. Tu smo da vam pomognemo da odaberete najbolje rješenje za potrebe vašeg elektroenergetskog sistema. Započnimo razgovor o tome kako možemo zajedno raditi na poboljšanju performansi i pouzdanosti vaše električne mreže.
Reference
- Zaštita elektroenergetskog sistema, J. Lewis Blackburn
- Analiza i dizajn elektroenergetskog sistema, J. Duncan Glover, Mulukutla S. Sarma i Thomas J. Overbye
